TD-1KPX補修用パーツの入手について

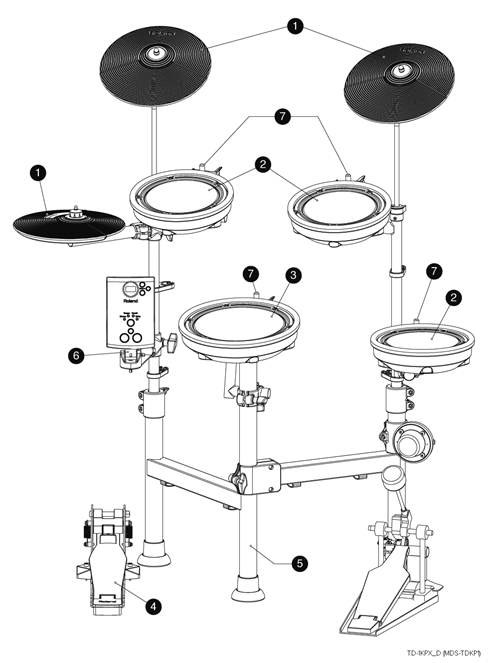

製品の一部を破損および紛失された場合は、補修用パーツを製品購入店、お近くの弊社製品取扱店およびローランド・オンラインストアにてご購入できます。ご注文時は、以下のパーツ番号でご指定ください。
補修用パーツは、製品の破損及び紛失等を補う目的でのみご購入ください。製品および補修用パーツの仕様および外観は、改良のため予告なく変更する場合があります。また補修用パーツの在庫状況などにより出荷までお待たせする場合があります。
 |
| No. |
名称 |
パーツ番号 |
備考 |
| 1 |
シンバル・パッド（CY-5） |
******** |
CY-5をお買い求めください。 |
| 2 |
タム用パッド（PDX-6） |
******** |
詳細図を参照。 |
| 3 |
スネア用パッド（PDX-8） |
******** |
詳細図を参照。 |
| 4 |
ハイハット・コントロール・ペダル（FD-9） |
******** |
FD-9をお買い求めください。 |
| 5 |
ドラム・スタンド（MDS-TDKP1） |
******** |
詳細図を参照。 |
| 6 |
ドラム音源ホルダー（MODULE HOLDER） |
******** |
詳細図を参照。 |
| 7 |
パッド・マウント |
******** |
詳細図を参照。 |
| |
接続ケーブル |
5100053355 |
|
| |
ACアダプター＋ACコード・セット |
PSB-1U |
PSB-100をお買い求めください。
オンラインストアで購入する。 |
********：出荷不可品
詳細図（PDX-6）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| 1 |
5100007248 |
HOOP RUBBER |
1 |
|
| 2 |
C7000084R1 |
TENSION BOLT |
5 |
オンラインストアで購入する。 |
| 3, 4 |
5100039803 |
MESH HEAD 6-INCH |
1 |
オンラインストアで購入する。 |
| 15 |
5100007271 |
T-NUT |
1 |
オンラインストアで購入する。 |
********：出荷不可品
詳細図（PDX-8）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| 1 |
C6600042 |
HOOP RUBBER |
1 |
|
| 2 |
5100053133 |
TENSION BOLT |
6 |
|
| 3, 4 |
5100042848 |
MESH HEAD 8-INCH |
1 |
|
| 15 |
5100007271 |
T-NUT M8 |
1 |
オンラインストアで購入する。 |
********：出荷不可品
詳細図（パッド・マウント）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| 1 |
5100052750 |
PAD ROD |
1 |
オンラインストアで購入する。 |
| 2 |
5100053516 |
HEX NUT M6X10X5 |
2 |
オンラインストアで購入する。 |
| 3 |
5100052749 |
ROD HOLDER |
1 |
オンラインストアで購入する。 |
| 4 |
5100052757 |
SQUARE HEAD BOLT M6X28 |
1 |
オンラインストアで購入する。 |
| 5 |
5100052756 |
SQUARE HEAD BOLT M6X18 |
1 |
オンラインストアで購入する。 |
********：出荷不可品

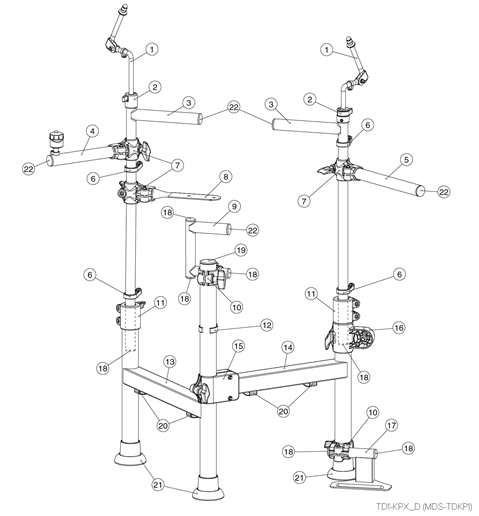

詳細図（MDS-TDKP1）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| 1 |
5100032639 |
CYMBAL ROD ASSY |
2 |
分解図を参照。 |
| 2 |
5100032634 |
TOP HOLDER ASSY |
2 |
分解図を参照。
ユニットで購入可能。オンラインストアで購入する。 |
| 3 |
5100032628 |
SIDE PIPE |
2 |
|
| 4 |
5100032643 |
HIHAT ARM ASSY |
1 |
分解図を参照。 |
| 5 |
5100032629 |
ARM PIPE 25.4X250 |
1 |
|
| 6 |
5100032647 |
CABLE CLIP 22.2 PIPE |
4 |
オンラインストアで購入する。 |
| 7 |
5100032632 |
ARM HOLDER ASSY SMALL |
3 |
分解図を参照。
ユニットで購入可能。オンラインストアで購入する。 |
| 8 |
5100032638 |
MODULE ARM |
1 |
オンラインストアで購入する。 |
| 9 |
5100032637 |
SNARE ARM |
1 |
|
| 10 |
5100033343 |
ARM HOLDER ASSY LARGE |
2 |
分解図を参照。 |
| 11 |
5100014009 |
TOP HOLDER ASSY |
2 |
分解図を参照。
ユニットで購入可能。オンラインストアで購入する。 |
| 12 |
5100032814 |
CABLE CLIP 38.1 PIPE |
1 |
オンラインストアで購入する。 |
| 13 |
******** |
FRAME L |
1 |
|
| 14 |
******** |
FRAME R |
1 |
|
| 15 |
5100032630 |
FRAME HOLDER ASSY |
1 |
分解図を参照。
ユニットで購入可能。オンラインストアで購入する。 |
| 16 |
5100033332 |
KICK HOLDER ASSY |
1 |
分解図を参照。
ユニットで購入可能。オンラインストアで購入する。 |
| 17 |
5100032649 |
PEDAL PLATE |
1 |
オンラインストアで購入する。 |
| 18 |
5100033336 |
CAP 22.2 |
7 |
オンラインストアで購入する。 |
| 19 |
10M3001B |
CAP |
1 |
オンラインストアで購入する。 |
| 20 |
5100032648 |
CABLE CLIP FRAME |
4 |
オンラインストアで購入する。 |
| 21 |
5100009147 |
TPR FOOT |
3 |
オンラインストアで購入する。 |
| 22 |
5100033335 |
PIPE CAP 25.4 |
5 |
オンラインストアで購入する。 |
********：出荷不可品

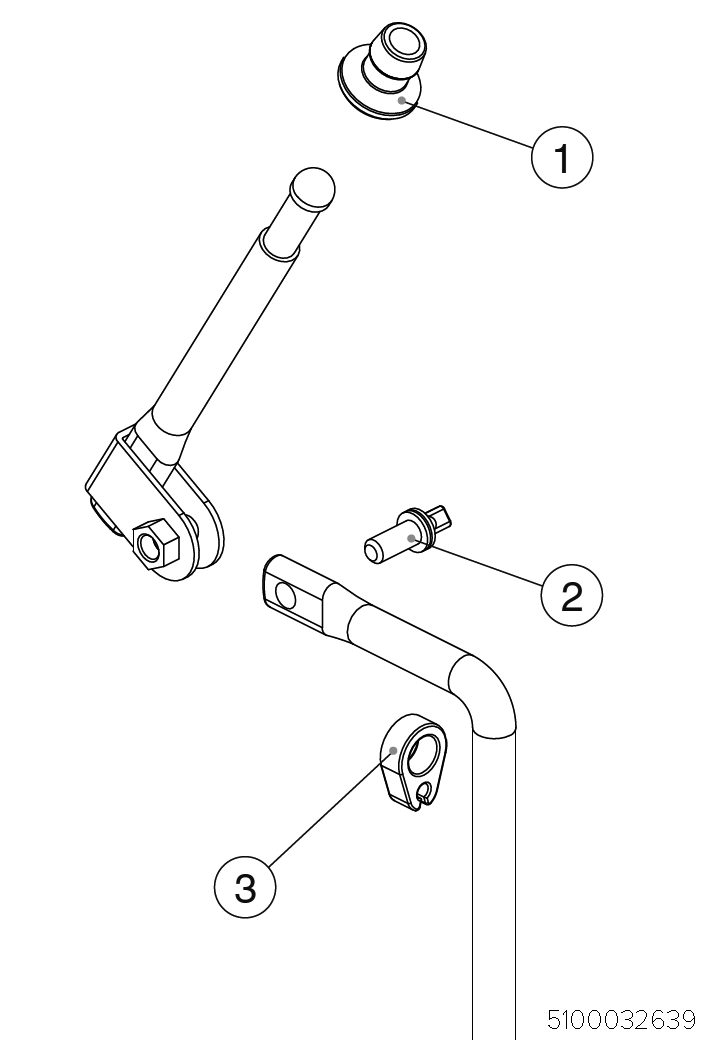

分解図（5100032639：CYMBAL ROD ASSY）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
5100032639 |
CYMBAL ROD ASSY |
|
このユニットは以下のパーツを含みます |
| 1 |
5100032641 |
CYMBAL STOPPER |
1 |
|
| 2 |
5100033333 |
SQUARE HEAD BOLT M6X18 |
1 |
オンラインストアで購入する。 |
| 3 |
5100032642 |
CABLE CLIP |
1 |
オンラインストアで購入する。 |
分解図（5100032634：TOP HOLDER ASSY）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
5100032634 |
TOP HOLDER ASSY |
|
オンラインストアで購入する。 |
| 1 |
40011101 |
SCREW 3X8 |
1 |
|
| 2 |
5100032634 |
TOP HOLDER ASSY |
1 |
オンラインストアで購入する。 |
分解図（5100032643：HIHAT ARM ASSY）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
5100032643 |
HIHAT ARM ASSY |
|
このユニットは以下のパーツを含みます |
| 1 |
5100032646 |
HIHAT NUT |
1 |
オンラインストアで購入する。 |
| 2 |
5100032645 |
HIHAT STOPPER |
1 |
オンラインストアで購入する。 |
| 3 |
5100033337 |
PLAIN WASHER 8.5X20X2.0 |
1 |
|
| 4 |
5100032642 |
CABLE CLIP |
1 |
オンラインストアで購入する。 |
分解図（5100032632：ARM HOLDER ASSY SMALL）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
5100032632 |
ARM HOLDER ASSY SMALL |
|
このユニットは以下のパーツを含みます。
ユニットで購入可能。オンラインストアで購入する。 |
| 1 |
5100032652 |
SQUARE HEAD BOLT M6X23 |
1 |
|
| 2 |
5100014321 |
HEX NUT M6X10X5 (CR) |
2 |
オンラインストアで購入する。 |
| 3 |
5100014322 |
WASHER 6.5X16X1.5 (CR) |
1 |
|
| 4 |
5100053946 |
T-BOLT M6X35 |
1 |
オンラインストアで購入する。 |
分解図（5100033343：ARM HOLDER ASSY LARGE）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
5100033343 |
ARM HOLDER ASSY LARGE |
|
このユニットは以下のパーツを含みます。 |
| 1 |
******** |
ARM HOLDER |
1 |
|
| 2 |
5100053946 |
T-BOLT M6X35 |
1 |
オンラインストアで購入する。 |
| 3 |
5100014319 |
SQUARE HEAD BOLT M6X28 (CR) |
1 |
オンラインストアで購入する。 |
| 4 |
5100014321 |
HEX NUT M6X10X5 (CR) |
2 |
オンラインストアで購入する。 |
| 5 |
5100014322 |
WASHER 6.5X16X1.5 (CR) |
1 |
|
********：出荷不可品
分解図（5100014009：TOP HOLDER ASSY）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
5100014009 |
TOP HOLDER ASSY |
|
このユニットは以下のパーツを含みます。
ユニットで購入可能。オンラインストアで購入する。 |
| 1 |
5100039410 |
CYMBAL ARM HOLDER |
1 |
|
| 2 |
5100053946 |
T-BOLT M6X35 (13L1040B) |
1 |
オンラインストアで購入する。 |
| 3 |
5100014319 |
SQUARE HEAD BOLT M6X28 (CR) |
1 |
オンラインストアで購入する。 |
| 4 |
5100014321 |
HEX NUT M6X10X5 (CR) |
2 |
オンラインストアで購入する。 |
| 5 |
5100014322 |
WASHER 6.5X16X1.5 (CR) |
1 |
|

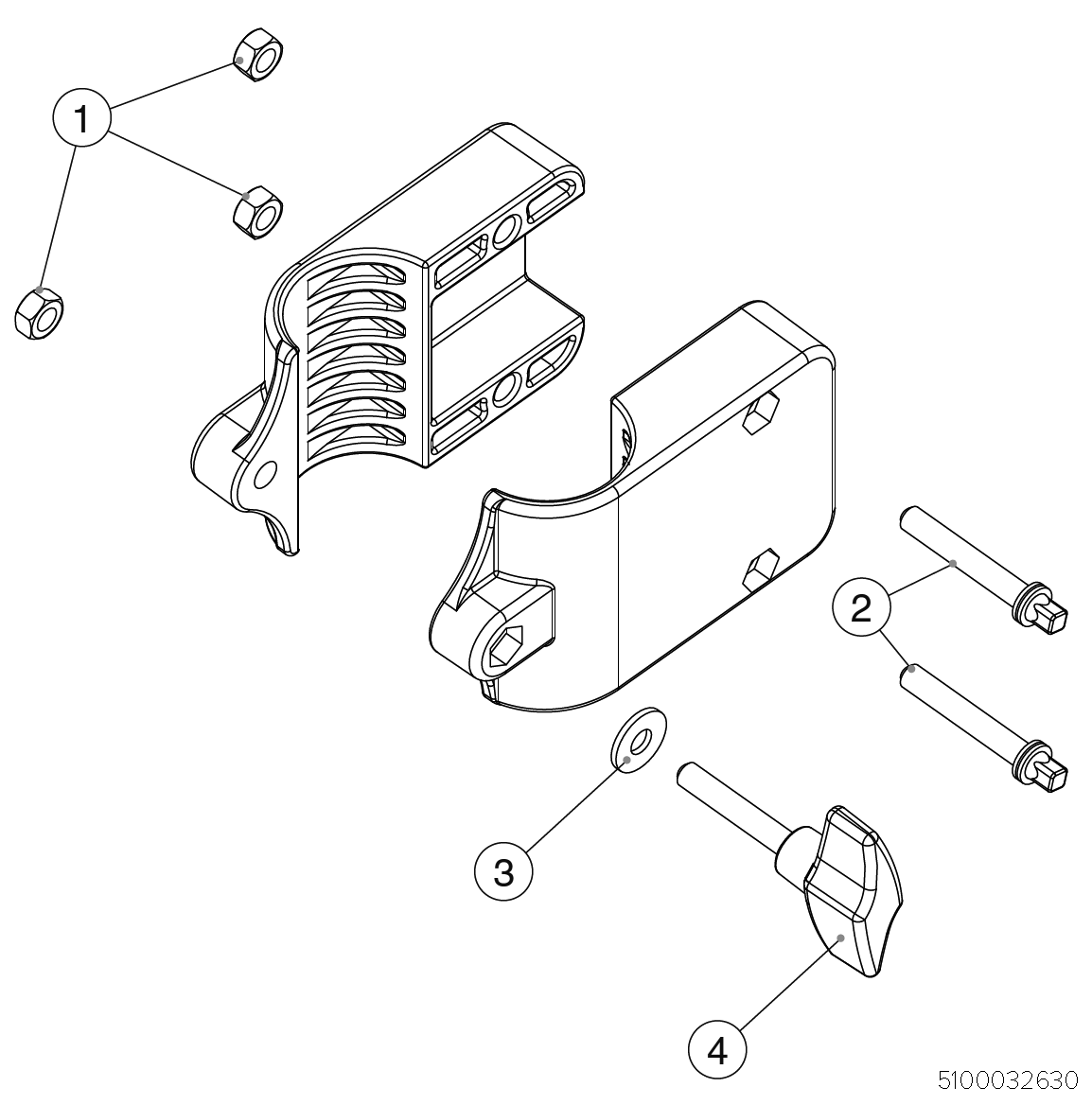

分解図（5100032630：FRAME HOLDER ASSY）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
5100032630 |
FRAME HOLDER ASSY |
|
このユニットは以下のパーツを含みます。
ユニットで購入可能。オンラインストアで購入する。 |
| 1 |
5100014321 |
HEX NUT M6X10X5 (CR) |
3 |
オンラインストアで購入する。 |
| 2 |
5100032651 |
SQUARE HEAD BOLT M6X40 |
2 |
|
| 3 |
5100014322 |
WASHER 6.5X16X1.5 (CR) |
1 |
|
| 4 |
5100053946 |
T-BOLT M6X35 |
1 |
オンラインストアで購入する。 |
分解図（5100033332：KICK HOLDER ASSY）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
5100033332 |
KICK HOLDER ASSY |
|
このユニットは以下のパーツを含みます。
ユニットで購入可能。オンラインストアで購入する。 |
| 1 |
5100053946 |
T-BOLT M6X35 |
1 |
オンラインストアで購入する。 |
| 2 |
5100014322 |
WASHER 6.5X16X1.5 (CR) |
1 |
|
| 3 |
5100014321 |
HEX NUT M6X10X5 (CR) |
1 |
オンラインストアで購入する。 |
| 4 |
5100033338 |
SQUARE HEAD BOLT M8X25 (CR) |
1 |
|
********：出荷不可品
詳細図（MODULE HOLDER）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| 1 |
5100054670 |
NUT M6X6 |
1 |
|
| 2 |
5100052748 |
MODULE HOLDER |
1 |
|
| 3 |
5100053516 |
HEX NUT M6X10X5 |
1 |
オンラインストアで購入する。 |
| 4 |
5100052756 |
SQUARE HEAD BOLT M6X18 |
1 |
オンラインストアで購入する。 |
| 5 |
5100052758 |
SQUARE HEAD BOLT M6X45 |
1 |
|
********：出荷不可品
