TD-1DMK 補修用パーツの入手について

製品の一部を破損および紛失された場合は、補修用パーツを製品購入店、お近くの弊社製品取扱店およびローランド・オンラインストアにてご購入できます。ご注文時は、以下のパーツ番号でご指定ください。
補修用パーツは、製品の破損及び紛失等を補う目的でのみご購入ください。製品および補修用パーツの仕様および外観は、改良のため予告なく変更する場合があります。また補修用パーツの在庫状況などにより出荷までお待たせする場合があります。

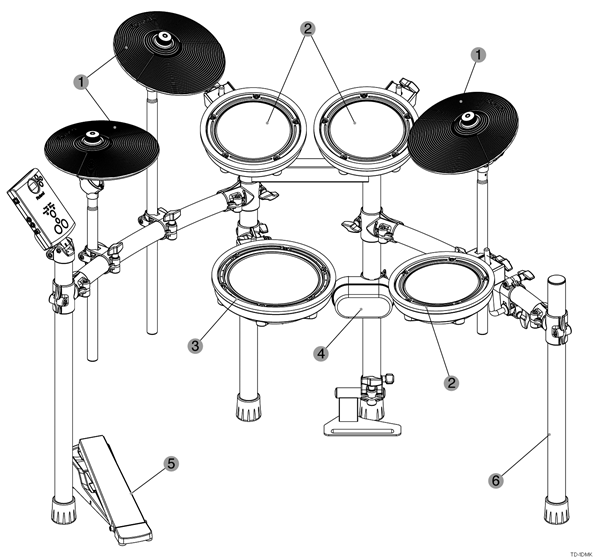

No. 名称 備考
1 シンバル・パッド CY-5をお買い求めください。
2 Vパッド タム用（PDX-6A） 詳細図を参照
3 Vパッド スネア用（PDX-8） 詳細図を参照
4 キック・パッド 詳細図を参照
5 ハイハット・コントロール・ペダル
6 スタンド 詳細図を参照。
  ドラム音源ホルダー 分解図を参照。
  ペダル・プレート 分解図を参照。
  マウント・ホルダー（ペダル・プレート用）
  接続ケーブル
  ドラム・キー パーツ番号：5100009148
オンラインストアで購入する。
  ACアダプター＋ACコード・セット PSB-100をお買い求めください。
オンラインストアで購入する。
********：出荷不可品


詳細図（Vパッド タム用：PDX-6A）

NO. パーツ番号 名称 数量 備考
a 5100053133 TENSION BOLT 5
1 5100055083 MESH HEAD 6-INCH 1
2 ******** HOOP RUBBER 1
9 5100059746 T-BOLT M6X1.0X18 1
********：出荷不可品


詳細図（Vパッド スネア用：PDX-8）

NO. パーツ番号 名称 数量 備考
a 5100053133 TENSION BOLT 6
1 5100055086 MESH HEAD 8-INCH 1
2 ******** HOOP RUBBER 1
10 5100059746 T-BOLT M6X1.0X18 1
********：出荷不可品


詳細図（キック・パッド）

NO. パーツ番号 名称 数量 備考
9 5100053946 T-BOLT M6X35 1 オンラインストアで購入する。
********：出荷不可品


詳細図（スタンド）

NO. 名称 パーツ番号 パーツ名称 数量 備考
1 本体 ******** CENTER FRAME 1
2 ストレート・パイプL（長） ******** PIPE FOR FOOT 38.1X615X1.0 1
3 ストレート・パイプR（短） ******** PIPE FOR FOOT 38.1X580X1.0 1
4 スネア・パイプ ******** STRAIGHT PIPE 38.1X300X1.0 1
5 カーブ・パイプ ******** CURVED PIPE 38.1X550X1.0 2
6   ******** PIPE HOLDER ASSY 2 分解図を参照。
7   ******** PIPE HOLDER ASSY W/T-BOLT 3 分解図を参照。
8 マウント・ホルダー ******** ARM HOLDER ASSY 8 分解図を参照。
9 ドラム音源ホルダー ******** TOP HOLDER ASSY 1 分解図を参照。
10 シンバル・マウント（短） ******** CYMBAL ARM ASSY SHORT 2 分解図を参照。
11 シンバル・マウント（長） ******** CYMBAL ARM ASSY LONG 1 分解図を参照。
12   5100053928 PIPE CAP 38.1 5
13   ******** FOOT 4
14 パッド・マウンド 5100059643 L-SHAPED ROD CR 4
15 メモリー・クランプ ******** MEMORY CLAMP 1
16 ケーブル・クリップ ******** CABLE CLIP 4
17 ペダル・プレート ******** PEDAL PLATE L ASSY 1 分解図を参照。
********：出荷不可品


分解図（PIPE HOLDER ASSY）

NO. パーツ番号 名称 数量 備考
1 ******** PIPE HOLDER 1
2 5100053516 HEX NUT M6X10X5 2 オンラインストアで購入する。
3 5100052757 SQUARE HEAD BOLT M6X28 2 オンラインストアで購入する。
********：出荷不可品


分解図（PIPE HOLDER ASSY W/T-BOLT）

NO. パーツ番号 名称 数量 備考
1 ******** PIPE HOLDER 1
2 5100053516 HEX NUT M6X10X5 2 オンラインストアで購入する。
3 5100052757 SQUARE HEAD BOLT M6X28 1 オンラインストアで購入する。
4 5100053946 T-BOLT M6X35 1 オンラインストアで購入する。
5 5100054772 PLAIN WASHER 6.5X16X1.6 1
********：出荷不可品


分解図（ARM HOLDER ASSY）

NO. パーツ番号 名称 数量 備考
1 5100053918 ARM HOLDER B 1
2 5100053516 HEX NUT M6X10X5 2 オンラインストアで購入する。
3 5100053946 T-BOLT M6X35 2 オンラインストアで購入する。
4 5100054772 PLAIN WASHER 6.5X16X1.6 2
********：出荷不可品


分解図（TOP HOLDER ASSY）

NO. パーツ番号 名称 数量 備考
1 5100055117 TOP HOLDER 1
2 5100053516 HEX NUT M6X10X5 2 オンラインストアで購入する。
3 5100052757 SQUARE HEAD BOLT M6X28 1 オンラインストアで購入する。
4 5100052758 SQUARE HEAD BOLT M6X45 1
********：出荷不可品


分解図（CYMBAL ARM ASSY SHORT）

NO. パーツ番号 名称 数量 備考
1 5100061091 CYMBAL NUT 1
2 5100061092 CYMBAL FELT 1
3 ******** CYMBAL BALL ROD 1
4 ******** HI-HAT BALL JOINT PIPE 1
5 5100053926 PIPE CAP 22.2 1
6 5100061093 T-NUT M8 1
7 5100059656 HEX HEAD BOLT M8X1.25X35 1
8 5100014325 WASHER 8.2X16X2 (CR) 1
********：出荷不可品


分解図（CYMBAL ARM ASSY LONG）

NO. パーツ番号 名称 数量 備考
1 5100061091 CYMBAL NUT 1
2 5100061092 CYMBAL FELT 1
3 ******** CYMBAL BALL ROD 1
4 ******** CYMBAL BALL JOINT PIPE 1
5 5100053926 PIPE CAP 22.2 1
6 5100061093 T-NUT M8 1
7 5100059656 HEX HEAD BOLT M8X1.25X35 1
8 5100014325 WASHER 8.2X16X2 (CR) 1
********：出荷不可品


分解図（PEDAL PLATE L ASSY）

NO. パーツ番号 名称 数量 備考
1 ******** PEDAL PLATE L 1
2 5100053926 PIPE CAP 22.2 2
********：出荷不可品
