TD-1K, TD-1KV ドラムスタンド補修用パーツの入手について
製品の一部を破損および紛失された場合は、製品購入店またはお近くの弊社製品取扱店、Roland Store Tokyo オンラインストアにて補修用パーツご注文いただけます。ご注文時は、以下のパーツ番号をご指定ください。
補修用パーツは、製品の破損および紛失等を補う目的でのみご購入ください。製品および補修用パーツの仕様・外観は、改良のため予告なく変更される場合があります。
【ご注意】
- 補修用パーツの在庫状況は常に変動しています。
- 生産終了等により、代替品への切り替えや販売終了となる場合があります。
- 掲載中のパーツであっても、ご提供できない場合があります。
- 最新の取り扱い状況については、サポート窓口へお問い合わせください。
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| 1 |
5100041340 |
CURVED PIPE 520MM (BLACK) |
1 |
|
| 2 |
******** |
STRAIGHT PIPE 900MM (BLACK) |
1 |
|
| 3 |
5100041341 |
CURVED PIPE 850MM (BLACK) |
1 |
|
| 4 |
5100041034 |
SNARE ARM |
1 |
TD-1Kで必要。 |
| 4 |
5100043881 |
L-ROD 13L0026B |
1 |
TD-1KVで必要。 |
| 5 |
******** |
CURVED PIPE 700MM (BLACK) |
1 |
|
| 6 |
******** |
STRAIGHT PIPE 400MM (BLACK) |
1 |
|
| 7 |
5100033335 |
PIPE CAP 25.4 |
6 |
TD-1Kで必要。 |
| 7 |
5100033335 |
PIPE CAP 25.4 |
4 |
TD-1KVで必要。 |
| 8 |
5100032814 |
CABLE CLIP 38.1 PIPE |
4 |
|
| 9 |
5100040746 |
TPR FOOT FRONT |
1 |
|
| 10 |
5100040747 |
TPR FOOT REAR |
2 |
|
| B |
5100043874 |
HIHAT ROD ASSY |
1 |
詳細は分解図を参照。ユニットで購入可能。 |
| C |
5100043875 |
CYMBAL ROD ASSY |
2 |
詳細は分解図を参照。ユニットで購入可能。 |
| D |
5100043876 |
ROD HOLDER ASSY |
1 |
詳細は分解図を参照。ユニットで購入可能。 |
| E |
5100043877 |
TOP HOLDER ASSY |
1 |
詳細は分解図を参照。
ユニットで購入可能。 |
| F |
5100043879 |
ARM HOLDER ASSY |
1 |
詳細は分解図を参照。
ユニットで購入可能。 |
| G |
5100033343 |
ARM HOLDER ASSY LARGE |
1 |
詳細は分解図を参照。ユニットで購入可能。 |
| H |
5100043880 |
PIPE HOLDER ASSY |
2 |
詳細は分解図を参照。
ユニットで購入可能。 |
********：出荷不可品
分解図（5100043874：HIHAT ROD ASSY）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
5100043874 |
HIHAT ROD ASSY |
|
このユニットは以下のパーツを含みます。 |
| 1 |
5100032646 |
HIHAT NUT |
1 |
|
| 2 |
5100032645 |
HIHAT STOPPER |
1 |
|
| 3 |
5100033337 |
PLAIN WASHER 8.5X20X2.0 (CR) |
1 |
|
| 4 |
5100032642 |
CABLE CLIP |
1 |
|
| 5 |
******** |
HIHAT LOD |
1 |
|
********：出荷不可品
分解図（5100043875：CYMBAL ROD ASSY）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
5100043875 |
CYMBAL ROD ASSY |
|
このユニットは以下のパーツを含みます。 |
| 1 |
5100040748 |
CYMBAL STOPPER |
1 |
|
| 2 |
******** |
CYMBAL ROD |
1 |
|
| 3 |
5100032642 |
CABLE CLIP |
1 |
|
********：出荷不可品

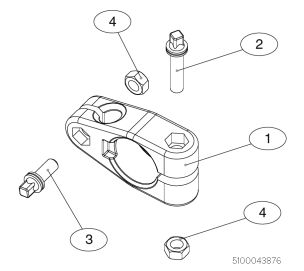

分解図（5100043876：ROD HOLDER ASSY）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
5100043876 |
ROD HOLDER ASSY |
|
このユニットは以下のパーツを含みます。 |
| 1 |
******** |
ROD HOLDER |
1 |
|
| 2 |
5100014319 |
SQUARE HEAD BOLT M6X28 (CR) |
1 |
|
| 3 |
5100033333 |
SQUARE HEAD BOLT M6X18 (CR) |
1 |
|
| 4 |
5100014321 |
HEX NUT M6X10X5 (CR) |
2 |
|
********：出荷不可品

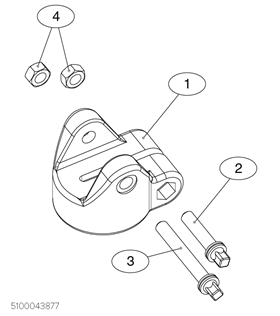

分解図（5100043877：TOP HOLDER ASSY）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
5100043877 |
TOP HOLDER ASSY |
|
このユニットは以下のパーツを含みます。
ユニットで購入可能。 |
| 1 |
******** |
TOP HOLDER |
1 |
|
| 2 |
5100014319 |
SQUARE HEAD BOLT M6X28 (CR) |
1 |
|
| 3 |
5100052758 |
SQUARE HEAD BOLT M6X45 (CR) |
1 |
|
| 4 |
5100014321 |
HEX NUT M6X10X5 (CR) |
2 |
|
********：出荷不可品
分解図（5100043879：ARM HOLDER ASSY）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
5100043879 |
ARM HOLDER ASSY |
|
このユニットは以下のパーツを含みます。
ユニットで購入可能。 |
| 1 |
******** |
ARM HOLDER |
1 |
|
| 2 |
5100053946 |
T-BOLT M6X35 |
1 |
|
| 3 |
5100014319 |
SQUARE HEAD BOLT M6X28 (CR) |
1 |
|
| 4 |
5100014321 |
HEX NUT M6X10X5 (CR) |
2 |
|
| 5 |
5100014322 |
WASHER 6.5X16X1.5 (CR) |
1 |
|
********：出荷不可品
分解図（5100033343：ARM HOLDER ASSY LARGE）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
5100033343 |
ARM HOLDER ASSY LARGE |
|
このユニットは以下のパーツを含みます。 |
| 1 |
******** |
ARM HOLDER |
1 |
|
| 2 |
5100053946 |
T-BOLT M6X35 |
1 |
|
| 3 |
5100014319 |
SQUARE HEAD BOLT M6X28 (CR) |
1 |
|
| 4 |
5100014321 |
HEX NUT M6X10X5 (CR) |
2 |
|
| 5 |
5100014322 |
WASHER 6.5X16X1.5 (CR) |
1 |
|
********：出荷不可品
分解図（5100043880：PIPE HOLDER ASSY）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
5100043880 |
PIPE HOLDER ASSY |
|
このユニットは以下のパーツを含みます。
ユニットで購入可能。 |
| 1 |
******** |
PIPE HOLDER |
1 |
|
| 2 |
5100014319 |
SQUARE HEAD BOLT M6X28 (CR) |
2 |
|
| 3 |
5100014321 |
HEX NUT M6X10X5 (CR) |
2 |
|
********：出荷不可品
