MDS-50Kドラムスタンド補修用パーツの入手について

製品の一部を破損および紛失された場合は、補修用パーツを製品購入店、お近くの弊社製品取扱店およびローランド・オンラインストアにてご購入できます。ご注文時は、以下のパーツ番号でご指定ください。
補修用パーツは、製品の破損及び紛失等を補う目的でのみご購入ください。製品および補修用パーツの仕様および外観は、改良のため予告なく変更する場合があります。また補修用パーツの在庫状況などにより出荷までお待たせする場合があります。

No. 名称 パーツ番号 数量 備考
1 ******** CURVED PIPE 600MM (BLACK) 2
2 ******** CURVED PIPE 550MM (BLACK) 1
3 ******** STRAIGHT PIPE 675MM (BLACK) 2
4 ******** STRAIGHT PIPE 630MM (BLACK) 1
5 ******** STRAIGHT PIPE 570MM (BLACK) 1
6 ******** STRAIGHT PIPE 250MM (BLACK) 1
7 5100028156 PIPE HOLDER ASSY BLK 2 ユニットで購入可能。オンラインストアで購入する。
分解図を参照。
8 ******** PAD ARM ASSY 2 MDH-25（パッド用マウント）をお買い求めください。
9 5100028843 PIPE HOLDER ASSY 4 ユニットで購入可能。オンラインストアで購入する。
分解図を参照。
10 5100013376 ARM HOLDER ASSY 2 ユニットで購入可能。分解図を参照。
11 ******** CYMBAL ARM ASSY 3 MDY-25（シンバル用マウント）をお買い求めください。
12 5100014008 PAD HOLDER ASSY 1 ユニットで購入可能。オンラインストアで購入する。
分解図を参照。
13 5100009145 PIPE HOLDER ASSY 1 ユニットで購入可能。オンラインストアで購入する。
分解図を参照。
14 5100014009 TOP HOLDER ASSY 3 ユニットで購入可能。オンラインストアで購入する。
分解図を参照。
15 5100014010 MEMORY LOCK ASSY 3 ユニットで購入可能。オンラインストアで購入する。
分解図を参照。
16 5100028844 HOLDER ASSY 1 ユニットで購入可能。オンラインストアで購入する。
分解図を参照。
17 5100014013 TPR FOOT 4
18 ******** STAY 1 MDP-7（Vドラム音源取付用プレート）をお買い求めください。
19 10M3001B CAP 2 オンラインストアで購入する。
********：出荷不可品


分解図（5100028156：PIPE HOLDER ASSY BLK）

NO. パーツ番号 名称 数量 備考
  5100028156 PIPE HOLDER ASSY BLK   このユニットは以下のパーツを含みます。
ユニットで購入可能。オンラインストアで購入する。
1 5100039283 T-NUT M8 1
2 5100014325 WASHER 8.2X16X2 (CR) 1
3 5100014317 PIPE HOLDER SPRING 1
4 5100014319 SQUARE HEAD BOLT M6X28 (CR) 1 オンラインストアで購入する。
5 5100053516 HEX NUT M6X10X5 (CR) 1 オンラインストアで購入する。
6 ******** PIPE HOLDER 1
7 ******** PIPE HOLDER CABLE SLEEVE 1

********：出荷不可品

分解図（5100028843：PIPE HOLDER ASSY）

NO. パーツ番号 名称 数量 備考
  5100028843 PIPE HOLDER ASSY   このユニットは以下のパーツを含みます。
ユニットで購入可能。オンラインストアで購入する。
1 5100053946 T-BOLT M6X35 1 オンラインストアで購入する。
2 5100014325 WASHER 8.2X16X2 (CR) 1
3 5100014319 SQUARE HEAD BOLT M6X28 (CR) 1 オンラインストアで購入する。
4 5100014321 HEX NUT M6X10X5 (CR) 2 オンラインストアで購入する。
5 ******** PIPE HOLDER 1
6 ******** PIPE HOLDER CABLE SLEEVE 1

********：出荷不可品

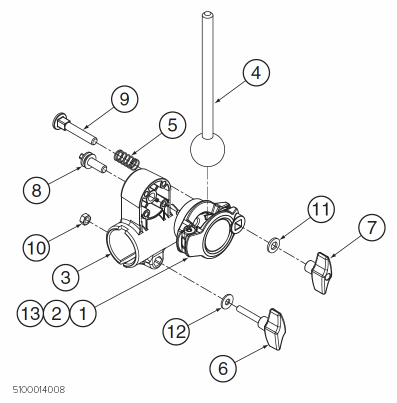

分解図（5100014008：PAD HOLDER ASSY）

NO. パーツ番号 名称 数量 備考
  5100014008 PAD HOLDER ASSY   このユニットは以下のパーツを含みます。
ユニットで購入可能。オンラインストアで購入する。
1 5100039275 PAD HOLDER BASE 1 オンラインストアで購入する。
2 5100039276 PAD HOLDER COVER 1 オンラインストアで購入する。
3 5100039279 PAD HOLDER CLAMP 1 オンラインストアで購入する。
4 5100039277 PAD HOLDER ROD 1 オンラインストアで購入する。
5 5100014314 PAD HOLDER SPRING 1 オンラインストアで購入する。
6 5100053946 T-BOLT M6X35 1 オンラインストアで購入する。
7 5100039283 T-NUT M8 1
8 5100033338 SQUARE HEAD BOLT M8X25 (CR) 1
9 5100014320 SQUARE NECK BOLT M8X50 (CR) 1
10 5100014321 HEX NUT M6X10X5 (CR) 1 オンラインストアで購入する。
11 5100039284 WASHER 8.5X16X2.0 (CR) 1
12 5100014322 WASHER 6.5X16X1.5 (CR) 1
13 5100039282 SPRING PIN D5X25 1

分解図（5100009145：PIPE HOLDER ASSY）

NO. パーツ番号 名称 数量 備考
  5100009145 PIPE HOLDER ASSY   このユニットは以下のパーツを含みます。
ユニットで購入可能。オンラインストアで購入する。
1 5100039280 PIPE HOLDER 1
2 5100053946 T-BOLT M6X35 1 オンラインストアで購入する。
3 5100014319 SQUARE HEAD BOLT M6X28 (CR) 1 オンラインストアで購入する。
4 5100014321 HEX NUT M6X10X5 (CR) 2 オンラインストアで購入する。
5 5100014322 WASHER 6.5X16X1.5 (CR) 1

分解図（5100014009：TOP HOLDER ASSY）

NO. パーツ番号 名称 数量 備考
  5100014009 TOP HOLDER ASSY   このユニットは以下のパーツを含みます。
ユニットで購入可能。オンラインストアで購入する。
1 5100039410 CYMBAL ARM HOLDER 1
2 5100053946 T-BOLT M6X35 (13L1040B) 1 オンラインストアで購入する。
3 5100014319 SQUARE HEAD BOLT M6X28 (CR) 1 オンラインストアで購入する。
4 5100014321 HEX NUT M6X10X5 (CR) 2 オンラインストアで購入する。
5 5100014322 WASHER 6.5X16X1.5 (CR) 1

分解図（5100014010：MEMORY LOCK ASSY）

NO. パーツ番号 名称 数量 備考
  5100014010 MEMORY LOCK ASSY   このユニットは以下のパーツを含みます。
ユニットで購入可能。オンラインストアで購入する。
1 5100039281 MEMORY LOCK 1
2 5100014319 SQUARE HEAD BOLT M6X28 (CR) 1 オンラインストアで購入する。
3 5100014321 HEX NUT M6X10X5 (CR) 1 オンラインストアで購入する。

分解図（5100028844：HOLDER ASSY）

NO. パーツ番号 名称 数量 備考
  5100028844 HOLDER ASSY   このユニットは以下のパーツを含みます。
ユニットで購入可能。オンラインストアで購入する。
1 5100025583 ARM HOLDER 1
2 5100053946 T-BOLT M6X35 2 オンラインストアで購入する。
3 5100014321 HEX NUT M6X10X5 (CR) 2 オンラインストアで購入する。
4 5100014322 WASHER 6.5X16X1.5 (CR) 2
