MDS-12V ドラムスタンド補修用パーツの入手について
製品の一部を破損および紛失された場合は、製品購入店またはお近くの弊社製品取扱店、Roland Store Tokyo オンラインストアにて補修用パーツご注文いただけます。ご注文時は、以下のパーツ番号をご指定ください。
補修用パーツは、製品の破損および紛失等を補う目的でのみご購入ください。製品および補修用パーツの仕様・外観は、改良のため予告なく変更される場合があります。
【ご注意】
- 補修用パーツの在庫状況は常に変動しています。
- 生産終了等により、代替品への切り替えや販売終了となる場合があります。
- 掲載中のパーツであっても、ご提供できない場合があります。
- 最新の取り扱い状況については、サポート窓口へお問い合わせください。
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| 1 |
******** |
CURVED PIPE 550MM (BLACK) |
2 |
|
| 2 |
******** |
CURVED PIPE 500MM (BLACK) |
1 |
|
| 3 |
******** |
STRAIGHT PIPE 655MM (BLACK) |
2 |
|
| 4 |
******** |
STRAIGHT PIPE 630MM (BLACK) |
1 |
|
| 5 |
******** |
STRAIGHT PIPE 570 MM (BLACK) |
1 |
|
| 6 |
******** |
STRAIGHT PIPE 300MM (BLACK) |
1 |
|
| 7 |
******** |
STRAIGHT PIPE 200MM (BLACK) |
1 |
|
| 8 |
5100028156 |
PIPE HOLDER ASSY BLK |
2 |
構成は分解図を参照。
ユニットで購入可能。 |
| 9 |
******** |
PAD ARM ASSY |
2 |
詳細は分解図を参照 |
| 10 |
5100028843 |
PIPE HOLDER ASSY |
5 |
構成は分解図を参照<
ユニットで購入可能。 |
| 11 |
5100013376 |
ARM HOLDER ASSY |
2 |
ユニットで購入可能。構成は分解図を参照 |
| 12 |
******** |
CYMBAL ARM ASSY |
3 |
詳細は分解図を参照 |
| 13 |
5100014008 |
PAD HOLDER ASSY |
2 |
構成は分解図を参照。
ユニットで購入可能。 |
| 14 |
5100009145 |
PIPE HOLDER ASSY |
1 |
構成は分解図を参照。
ユニットで購入可能。 |
| 15 |
5100014009 |
TOP HOLDER ASSY |
3 |
構成は分解図を参照。
ユニットで購入可能。 |
| 16 |
5100014010 |
MEMORY LOCK ASSY |
4 |
構成は分解図を参照。
ユニットで購入可能。 |
| 17 |
5100028844 |
ARM HOLDER ASSY |
1 |
構成は分解図を参照。
ユニットで購入可能。 |
| 18 |
5100014013 |
TPR FOOT |
4 |
|
| 19 |
******** |
STAY |
1 |
MDP-7（Vドラム音源取付用プレート）をお買い求めください。 |
| 20 |
10M3001B |
CAP |
3 |
|
********：出荷不可品

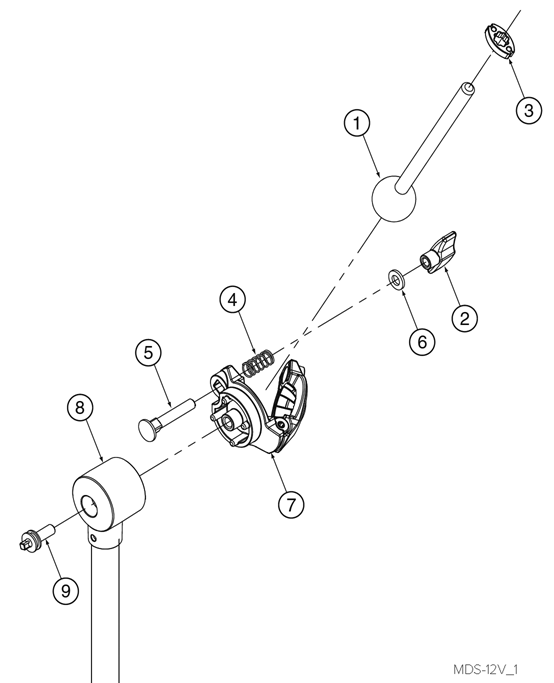

分解図（MDS-12V PAD ARM ASSY）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
******** |
PAD ARM ASSY |
|
このユニットは以下のパーツを含みます。 |
| 1 |
5100039277 |
PAD HOLDER ROD |
1 |
|
| 2 |
5100039283 |
T-NUT M8 |
1 |
|
| 3 |
5100014315 |
CABLE CLAMP |
1 |
|
| 4 |
5100014314 |
PAD HOLDER SPRING |
1 |
|
| 5 |
5100014320 |
SQUARE NECK BOLT M8X50 (CR) |
1 |
|
| 6 |
5100014325 |
WASHER 8.2X16X2 (CR) |
1 |
|
| 7 |
******** |
PAD HOLDER BASE |
1 |
|
| 8 |
******** |
PAD ARM |
1 |
|
| 9 |
******** |
SQUARE HEAD BOLT |
1 |
|
********：出荷不可品

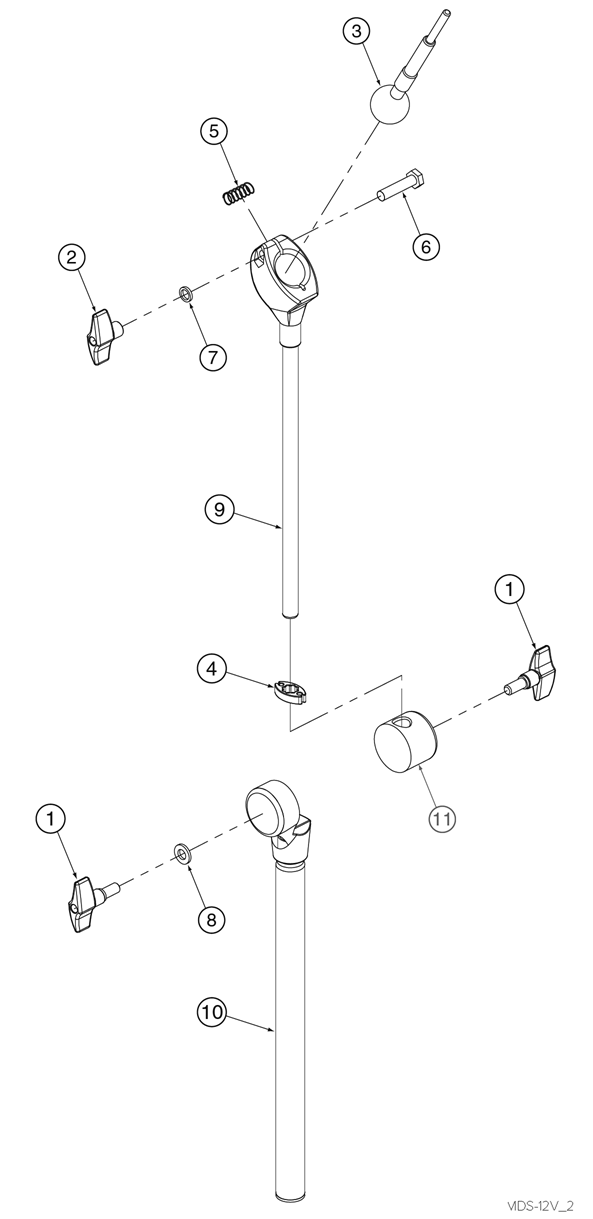

分解図（MDS-12V CYMBAL ARM ASSY）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
******** |
CYMBAL ARM ASSY |
|
このユニットは以下のパーツを含みます。 |
| 1 |
5100009240 |
T-BOLT M8X17 |
2 |
|
| 2 |
5100039283 |
T-NUT M8 |
1 |
|
| 3 |
5100014313 |
CYMBAL ARM ROD |
1 |
|
| 4 |
5100014315 |
CABLE CLAMP |
1 |
|
| 5 |
5100014316 |
CYMBAL ARM SPRING |
1 |
|
| 6 |
5100014318 |
HEX HEAD BOLT M8X35 (CR) |
1 |
|
| 7 |
5100014323 |
WASHER 8.2X13X1 (CR) |
1 |
|
| 8 |
5100014324 |
WASHER 8.2X16X1 (CR) |
1 |
|
| 9 |
******** |
CYMBAL ARM PIPE |
1 |
|
| 10 |
******** |
CYMBAL ARM PIPE |
1 |
|
| 11 |
******** |
|
1 |
|
********：出荷不可品
分解図（5100028156：PIPE HOLDER ASSY BLK）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
5100028156 |
PIPE HOLDER ASSY BLK |
|
このユニットは以下のパーツを含みます。
ユニットで購入可能。 |
| 1 |
5100039283 |
T-NUT M8 |
1 |
|
| 2 |
5100014325 |
WASHER 8.2X16X2 (CR) |
1 |
|
| 3 |
5100014317 |
PIPE HOLDER SPRING |
1 |
|
| 4 |
5100014319 |
SQUARE HEAD BOLT M6X28 (CR) |
1 |
|
| 5 |
5100053516 |
HEX NUT M6X10X5 (CR) |
1 |
|
| 6 |
******** |
PIPE HOLDER |
1 |
|
| 7 |
******** |
PIPE HOLDER CABLE SLEEVE |
1 |
|
********：出荷不可品
分解図（5100028843：PIPE HOLDER ASSY）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
5100028843 |
PIPE HOLDER ASSY |
|
このユニットは以下のパーツを含みます。
ユニットで購入可能。 |
| 1 |
5100053946 |
T-BOLT M6X35 |
1 |
|
| 2 |
5100014325 |
WASHER 8.2X16X2 (CR) |
1 |
|
| 3 |
5100014319 |
SQUARE HEAD BOLT M6X28 (CR) |
1 |
|
| 4 |
5100014321 |
HEX NUT M6X10X5 (CR) |
2 |
|
| 5 |
******** |
PIPE HOLDER |
1 |
|
| 6 |
******** |
PIPE HOLDER CABLE SLEEVE |
1 |
|
********：出荷不可品
分解図（5100013376：ARM HOLDER ASSY）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
5100013376 |
ARM HOLDER ASSY |
|
このユニットは以下のパーツを含みます。 |
| 1 |
5100053946 |
T-BOLT M6X35 |
1 |
|
| 2 |
5100039283 |
T-NUT M8 |
1 |
|
| 3 |
5100014325 |
WASHER 8.2X16X2 (CR) |
1 |
|
| 4 |
5100014322 |
WASHER 6.5X16X1.5 (CR) |
1 |
|
| 5 |
5100014321 |
HEX NUT M6X10X5 (CR) |
1 |
|
| 6 |
******** |
ARM HOLDER |
1 |
|
********：出荷不可品
分解図（5100014008：PAD HOLDER ASSY）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
5100014008 |
PAD HOLDER ASSY |
|
このユニットは以下のパーツを含みます。
ユニットで購入可能。 |
| 1 |
5100039275 |
PAD HOLDER BASE |
1 |
|
| 2 |
5100039276 |
PAD HOLDER COVER |
1 |
|
| 3 |
5100039279 |
PAD HOLDER CLAMP |
1 |
|
| 4 |
5100039277 |
PAD HOLDER ROD |
1 |
|
| 5 |
5100014314 |
PAD HOLDER SPRING |
1 |
|
| 6 |
5100053946 |
T-BOLT M6X35 |
1 |
|
| 7 |
5100039283 |
T-NUT M8 |
1 |
|
| 8 |
5100033338 |
SQUARE HEAD BOLT M8X25 (CR) |
1 |
|
| 9 |
5100014320 |
SQUARE NECK BOLT M8X50 (CR) |
1 |
|
| 10 |
5100014321 |
HEX NUT M6X10X5 (CR) |
1 |
|
| 11 |
5100039284 |
WASHER 8.5X16X2.0 (CR) |
1 |
|
| 12 |
5100014322 |
WASHER 6.5X16X1.5 (CR) |
1 |
|
| 13 |
5100039282 |
SPRING PIN D5X25 |
1 |
|
分解図（5100009145：PIPE HOLDER ASSY）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
5100009145 |
PIPE HOLDER ASSY |
|
このユニットは以下のパーツを含みます。
ユニットで購入可能。 |
| 1 |
5100039280 |
PIPE HOLDER |
1 |
|
| 2 |
5100053946 |
T-BOLT M6X35 |
1 |
|
| 3 |
5100014319 |
SQUARE HEAD BOLT M6X28 (CR) |
1 |
|
| 4 |
5100014321 |
HEX NUT M6X10X5 (CR) |
2 |
|
| 5 |
5100014322 |
WASHER 6.5X16X1.5 (CR) |
1 |
|
分解図（5100014009：TOP HOLDER ASSY）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
5100014009 |
TOP HOLDER ASSY |
|
このユニットは以下のパーツを含みます。
ユニットで購入可能。 |
| 1 |
5100039410 |
CYMBAL ARM HOLDER |
1 |
|
| 2 |
5100053946 |
T-BOLT M6X35 (13L1040B) |
1 |
|
| 3 |
5100014319 |
SQUARE HEAD BOLT M6X28 (CR) |
1 |
|
| 4 |
5100014321 |
HEX NUT M6X10X5 (CR) |
2 |
|
| 5 |
5100014322 |
WASHER 6.5X16X1.5 (CR) |
1 |
|
分解図（5100014010：MEMORY LOCK ASSY）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
5100014010 |
MEMORY LOCK ASSY |
|
このユニットは以下のパーツを含みます。
ユニットで購入可能。 |
| 1 |
5100039281 |
MEMORY LOCK |
1 |
|
| 2 |
5100014319 |
SQUARE HEAD BOLT M6X28 (CR) |
1 |
|
| 3 |
5100014321 |
HEX NUT M6X10X5 (CR) |
1 |
|
分解図（5100028844：HOLDER ASSY）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
5100028844 |
HOLDER ASSY |
|
このユニットは以下のパーツを含みます。
ユニットで購入可能。 |
| 1 |
5100025583 |
ARM HOLDER |
1 |
|
| 2 |
5100053946 |
T-BOLT M6X35 |
2 |
|
| 3 |
5100014321 |
HEX NUT M6X10X5 (CR) |
2 |
|
| 4 |
5100014322 |
WASHER 6.5X16X1.5 (CR) |
2 |
|
