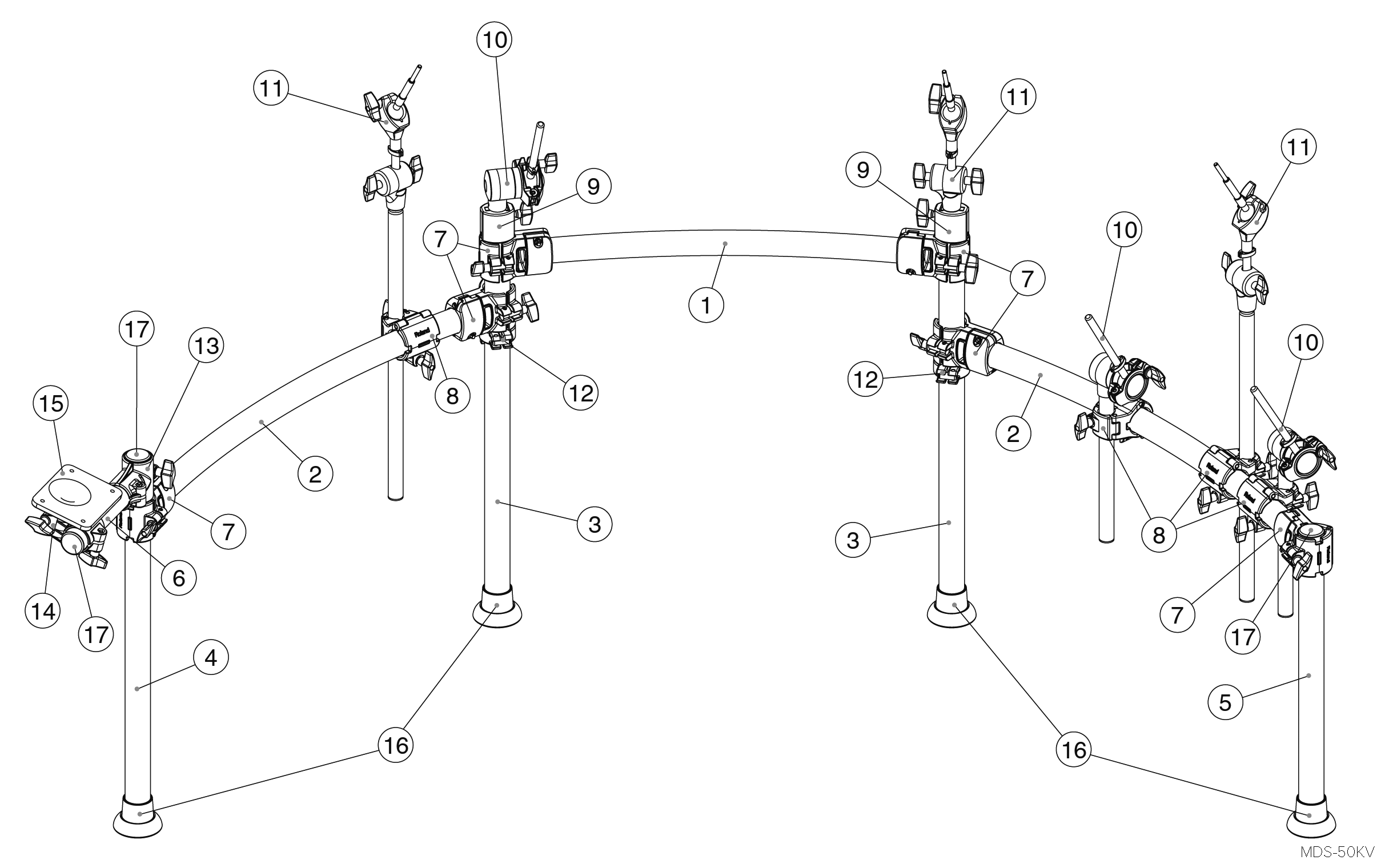

MDS-50KVドラムスタンド補修用パーツの入手について
製品の一部を破損および紛失された場合は、補修用パーツを製品購入店、お近くの弊社製品取扱店およびローランド・オンラインストアにてご購入できます。ご注文時は、以下のパーツ番号でご指定ください。
補修用パーツは、製品の破損及び紛失等を補う目的でのみご購入ください。製品および補修用パーツの仕様および外観は、改良のため予告なく変更する場合があります。また補修用パーツの在庫状況などにより出荷までお待たせする場合があります。
 |
| No. |
名称 |
パーツ番号 |
数量 |
備考 |
| 1 |
******** |
CURVED PIPE 600MM (CR) |
1 |
|
| 2 |
******** |
CURVED PIPE 750MM (CR) |
2 |
|
| 3 |
******** |
STRAIGHT PIPE 670MM (CR) |
2 |
|
| 4 |
******** |
STRAIGHT PIPE 630MM (CR) |
1 |
|
| 5 |
******** |
STRAIGHT PIPE 500MM (CR) |
1 |
|
| 6 |
******** |
STRAIGHT PIPE 200MM (CR) |
1 |
|
| 7 |
5100009139 |
PIPE HOLDER ASSY |
6 |
ユニットで購入可能。オンラインストアで購入する。
分解図を参照。 |
| 8 |
5100009140 |
ARM HOLDER ASSY |
4 |
ユニットで購入可能。オンラインストアで購入する。
分解図を参照。 |
| 9 |
5100009141 |
TOP HOLDER ASSY |
2 |
ユニットで購入可能。オンラインストアで購入する。
分解図を参照。 |
| 10 |
******** |
PAD ARM ASSY |
3 |
MDH-25（パッド用マウント）をお買い求めください。 |
| 11 |
******** |
CYMBAL ARM ASSY |
3 |
MDY-25（シンバル用マウント）をお買い求めください。 |
| 12 |
5100009144 |
MEMORY LOCK ASSY |
2 |
ユニットで購入可能。オンラインストアで購入する。
分解図を参照。 |
| 13 |
5100009145 |
PIPE HOLDER ASSY |
1 |
ユニットで購入可能。オンラインストアで購入する。
分解図を参照。 |
| 14 |
5100028844 |
HOLDER ASSY |
1/td> |
ユニットで購入可能。オンラインストアで購入する。
分解図を参照。 |
| 15 |
******** |
STAY |
1 |
MDP-7（Vドラム音源取付用プレート）をお買い求めください。 |
| 16 |
5100009147 |
TPR FOOT |
4 |
オンラインストアで購入する。 |
| 17 |
10M3001B |
CAP |
3 |
オンラインストアで購入する。 |
********：出荷不可品

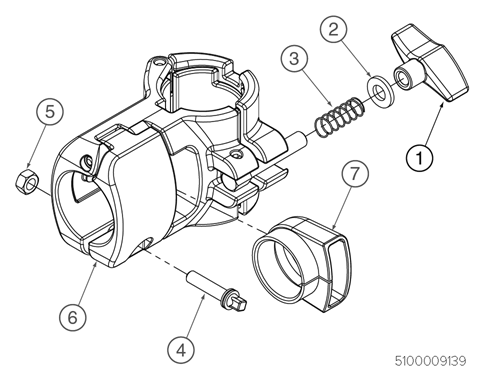

分解図（5100009139：PIPE HOLDER ASSY）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
5100009139 |
PIPE HOLDER ASSY |
|
このユニットは以下のパーツを含みます。
ユニットで購入可能。オンラインストアで購入する。 |
| 1 |
5100039283 |
T-NUT M8 |
1 |
|
| 2 |
5100014325 |
WASHER 8.2X16X2 (CR) |
1 |
|
| 3 |
5100014317 |
PIPE HOLDER SPRING |
1 |
|
| 4 |
5100014319 |
SQUARE HEAD BOLT M6X28 (CR) |
1 |
オンラインストアで購入する。 |
| 5 |
5100014321 |
HEX NUT M6X10X5 (CR) |
1 |
オンラインストアで購入する。 |
| 6 |
******** |
PIPE HOLDER |
1 |
|
| 7 |
******** |
PIPE HOLDER CABLE SLEEVE |
1 |
|
********：出荷不可品
分解図（5100009140：ARM HOLDER ASSY）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
5100009140 |
ARM HOLDER ASSY |
|
このユニットは以下のパーツを含みます。
ユニットで購入可能。オンラインストアで購入する。 |
| 1 |
5100039283 |
T-NUT M8 |
2 |
|
| 2 |
5100014325 |
WASHER 8.2X16X2 (CR) |
2 |
|
| 3 |
5100014317 |
PIPE HOLDER SPRING |
2 |
|
| 4 |
******** |
ARM HOLDER |
1 |
|
********：出荷不可品
分解図（5100009141：TOP HOLDER ASSY）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
5100009141 |
TOP HOLDER ASSY |
|
このユニットは以下のパーツを含みます。
ユニットで購入可能。オンラインストアで購入する。 |
| 1 |
5100009239 |
T-BOLT M8X13 |
1 |
|
| 2 |
******** |
TOP HOLDER |
1 |
|
| 3 |
******** |
SET SCREW |
2 |
|
********：出荷不可品
分解図（5100009144：MEMORY LOCK ASSY）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
5100009144 |
MEMORY LOCK ASSY |
|
このユニットは以下のパーツを含みます。
ユニットで購入可能。オンラインストアで購入する。 |
| 1 |
5100014637 |
SQUARE HEAD BOLT M8X15 (CR) |
1 |
|
| 2 |
******** |
MEMORY ROCK |
1 |
|
********：出荷不可品
分解図（5100009145：PIPE HOLDER ASSY）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
5100009145 |
PIPE HOLDER ASSY |
|
このユニットは以下のパーツを含みます。
ユニットで購入可能。オンラインストアで購入する。 |
| 1 |
5100039280 |
PIPE HOLDER |
1 |
|
| 2 |
5100053946 |
T-BOLT M6X35 |
1 |
オンラインストアで購入する。 |
| 3 |
5100014319 |
SQUARE HEAD BOLT M6X28 (CR) |
1 |
オンラインストアで購入する。 |
| 4 |
5100014321 |
HEX NUT M6X10X5 (CR) |
2 |
オンラインストアで購入する。 |
| 5 |
5100014322 |
WASHER 6.5X16X1.5 (CR) |
1 |
|
分解図（5100028844：HOLDER ASSY）
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| |
5100028844 |
HOLDER ASSY |
|
このユニットは以下のパーツを含みます。
ユニットで購入可能。オンラインストアで購入する。 |
| 1 |
5100025583 |
ARM HOLDER |
1 |
|
| 2 |
5100053946 |
T-BOLT M6X35 |
2 |
オンラインストアで購入する。 |
| 3 |
5100014321 |
HEX NUT M6X10X5 (CR) |
2 |
オンラインストアで購入する。 |
| 4 |
5100014322 |
WASHER 6.5X16X1.5 (CR) |
2 |
|
