MDS-20BK ドラムスタンド補修用パーツの入手について
製品の一部を破損および紛失された場合は、補修用パーツを製品購入店、お近くの弊社製品取扱店およびローランド・オンラインストアにてご購入できます。ご注文時は、以下のパーツ番号でご指定ください。
補修用パーツは、製品の破損及び紛失等を補う目的でのみご購入ください。製品および補修用パーツの仕様および外観は、改良のため予告なく変更する場合があります。また補修用パーツの在庫状況などにより出荷までお待たせする場合があります。
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| 1 |
SU000122 |
TUBE BLACK STEEL |
4 |
|
| 2 |
SU000098 |
Z-KNOB BLACK 1.38' LGTH |
1 |
|
| 3 |
SU000064 |
NUT |
3 |
|
| 4 |
SU000014 |
CAP(END PLUG 4.5INCH TUBE) |
2 |
|
| 5 |
******** |
FITTING TEE HATCH |
2 |
|
| 6 |
******** |
TUBE BLACK ALUMINUM |
1 |
|
| 7 |
SU000074 |
SQUARE DRIVE BOLT |
2 |
|
| 8 |
******** |
TUBE BLACK ALUMINUM |
1 |
|
| A |
******** |
RIGHT LEG ASSEMBLY |
|
詳細は分解図を参照。 |
| B |
******** |
CENTER LEG ASSEMBLY |
|
詳細は分解図を参照。 |
| C |
******** |
LEFT LEG ASSEMBLY |
|
詳細は分解図を参照。 |
| D |
******** |
T-FITTING ASSEMBLY |
|
詳細は分解図を参照。 |
| E |
******** |
PAD MOUNT |
|
詳細は分解図を参照。 |
| F |
******** |
CYMBAL MOUNT |
|
詳細は分解図を参照。 |
| G |
******** |
MODULE MOUNT |
|
詳細は分解図を参照。 |
********:出荷不可品
分解図(RIGHT LEG ASSEMBLY)
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| 1 |
******** |
TUBE BLACK STEEL |
1 |
|
| 2 |
******** |
TUBE BLACK STEEL |
1 |
|
| 3 |
SU000097 |
FOOT CAP |
1 |
|
| 4 |
SU000117 |
TELESCOPING COLLOR |
2 |
|
| 5 |
SU000110 |
COLLAR CLAMP DIE CAST |
1 |
|
| 6 |
SU000111 |
LEVER CONTROL LOCK DIE CAST |
1 |
|
| 7 |
SU000113 |
PIN HINGE |
1 |
|
| 8 |
SU000112 |
SADDLE BUSHING |
1 |
|
| 9 |
SU000114 |
SCREW SLOT FILLISTER HEAD |
1 |
|
| 10 |
SU000127 |
END PLUB 1.625' |
1 |
|
********:出荷不可品

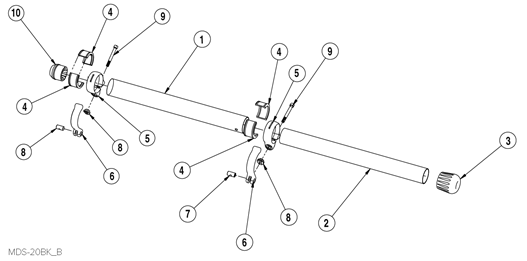

分解図(CENTER LEG ASSEMBLY)
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| 1 |
******** |
TUBE BLACK STEEL |
1 |
|
| 2 |
******** |
TUBE BLACK STEEL |
1 |
|
| 3 |
SU000097 |
FOOT CAP |
1 |
|
| 4 |
SU000117 |
TELESCOPING COLLOR |
4 |
|
| 5 |
SU000110 |
COLLAR CLAMP DIE CAST |
2 |
|
| 6 |
SU000111 |
LEVER CONTROL LOCK DIE CAST |
2 |
|
| 7 |
SU000113 |
PIN HINGE |
2 |
|
| 8 |
SU000112 |
SADDLE BUSHING |
2 |
|
| 9 |
SU000114 |
SCREW SLOT FILLISTER HEAD |
2 |
|
| 10 |
SU000126 |
BUSHING REDUCER |
1 |
|
********:出荷不可品
分解図(LEFT LEG ASSEMBLY)
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| 1 |
******** |
TUBE BLACK STEEL |
1 |
|
| 2 |
******** |
TUBE BLACK STEEL |
1 |
|
| 3 |
SU000097 |
FOOT CAP |
1 |
|
| 4 |
SU000117 |
TELESCOPING COLLOR |
4 |
|
| 5 |
SU000110 |
COLLAR CLAMP DIE CAST |
2 |
|
| 6 |
SU000111 |
LEVER CONTROL LOCK DIE CAST |
2 |
|
| 7 |
SU000113 |
PIN HINGE |
2 |
|
| 8 |
SU000112 |
SADDLE BUSHING |
2 |
|
| 9 |
SU000114 |
SCREW SLOT FILLISTER HEAD |
2 |
|
********:出荷不可品

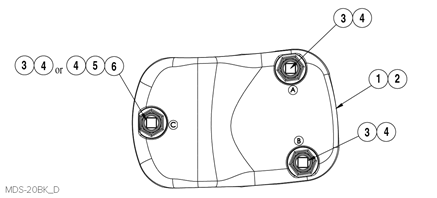

分解図(T-FITTING ASSEMBLY)
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| 1 |
SU000115 |
T-FITTING HALF A |
1 |
|
| 2 |
SU000116 |
T-FITTING HALF B |
1 |
|
| 3 |
SU000074 |
SQUARE DRIVE BOLT |
3 |
|
| 4 |
SU000064 |
NUT |
3 |
|
| 5 |
SU000098 |
Z KNOB BLACK 1.38 PHI LGTH |
1 |
|
| 6 |
SU000093 |
WASHER FLAT 0.25 INCH |
1 |
|
********:出荷不可品

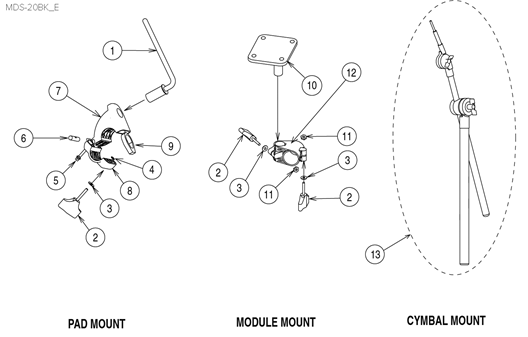

分解図(PAD MOUNT/MODULE MOUNT/CYMBAL MOUNT)
 |
| NO. |
パーツ番号 |
名称 |
数量 |
備考 |
| 1 |
SU000011 |
SHAFT DRUM WITH OVERMOLD |
1 |
オンラインストアで購入する。 |
| 2 |
SU000098 |
Z KNOB BLACK 1.38 INCH LGTH |
1 |
|
| 3 |
SU000093 |
WASHER FLAT 0.25 INCH |
1 |
|
| 4 |
SU000105 |
O-RING 3/8 INCH |
1 |
|
| 5 |
SU000074 |
SQUARE DRIVE BOLT |
1 |
|
| 6 |
SU000106 |
PIN HINGE DRUM STAND 1/4 - 20 |
1 |
|
| 7 |
******** |
FITTING HATCH DRC FRONT SOCET |
1 |
|
| 8 |
SU000101 |
FITTING HATCH DRC PLATE |
1 |
|
| 9 |
SU000102 |
NUT EYE HATCH DRC ROLAND |
1 |
|
| 10 |
SU000017 |
SURFACE MOUNT |
1 |
|
| 11 |
SU000064 |
NUT |
2 |
|
| 12 |
SU000010 |
HOLDER |
1 |
オンラインストアで購入する。 |
| 13 |
SU000023 |
CYMBAL ARM |
1 |
|
********:出荷不可品
